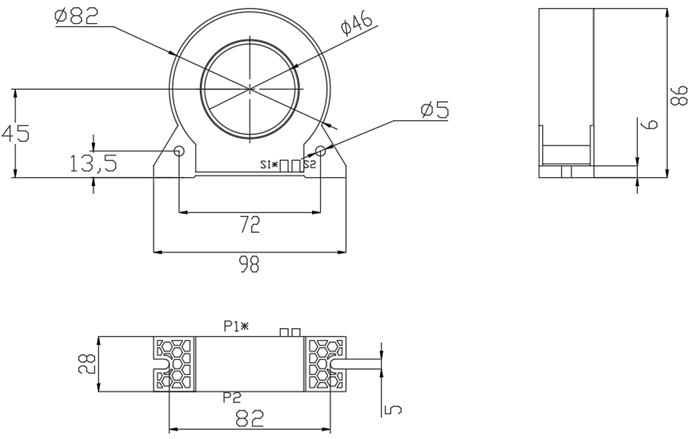

外形尺寸: 單位:mm （誤差±1mm）

    NOTE: 1  產(chǎn)品外殼采用阻燃PC/ABS合金材料；外殼顏色：黑色，黑色環(huán)氧樹脂封裝。

               2  次級輸出方式采用端子輸出；端子：黑色柵欄式端子，型號U230

電原理圖及繞制結構圖：

    NOTE1:  P1、P2為輸入側，S1、S2為輸出側

電氣參數(shù):

平衡特性測試:

可靠性試驗:

其他項目

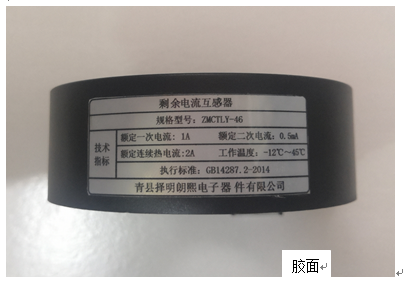

      1 標簽位置和示例：

      2 外形外觀要求

             表面無腐蝕、涂覆層脫落和起泡現(xiàn)象，無明顯劃傷、裂痕、孔洞等機械損傷。

             端子螺絲應在出貨階段鎖緊,防止松動脫落。

      3 安裝要求

            剩余電流互感器安裝方式要求供應商應提供可靠安裝方式,推薦安裝方式如下

            ZMCTLY-30  底座導軌安裝、側面導軌安裝

            底座導軌安裝：

            側面導軌安裝：

附表1：

   準確度(-10℃～+55℃)

   準確度(-25℃～-10℃)&(+55℃～+70℃)
